MIMカスタム製造

精密金属射出成形

大量生産から大量生産まで、高精度部品

クイック機能概要

成形工程	金属射出成形(MIM)
利用可能な資料	304L、316L、17-4PH、440C、Fe-Ni合金、銅合金、チタン合金、コバルトクロム合金、純ニッケルNi200など。
最大製品サイズ	160mm × 160mm × 65mm
製品重量	0.1g – 700g
次元精度	±0.02mm – ±0.1mm
システム認証	ISO9001、RoHS、REACH、MSDS、GJB 9001C

生産および試験装置

1. 生産設備:内部混合機4台、油圧射出成形機10台、電気成形機5台、脱脂炉7台、焼結炉5台、サンドブラスト機4台、磁気研磨機2台。

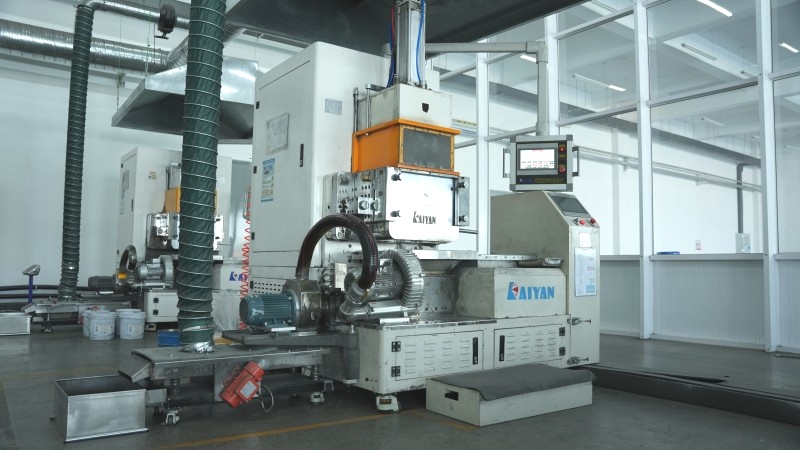

内部ミキシングワークショップ

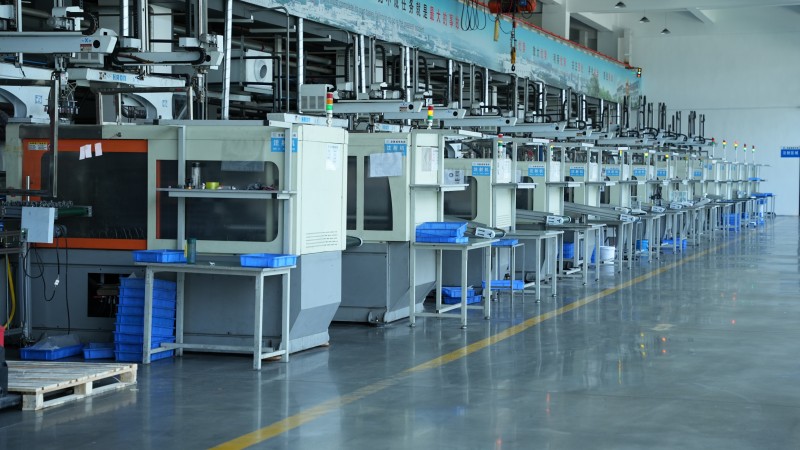

射出成形工場

脱脂作業場

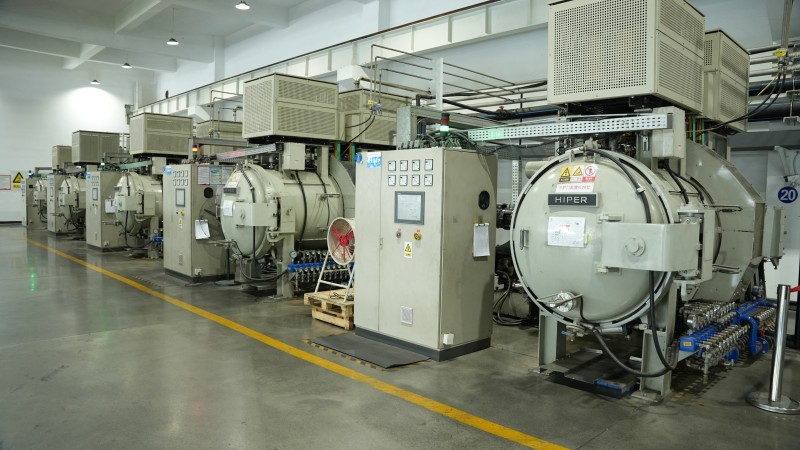

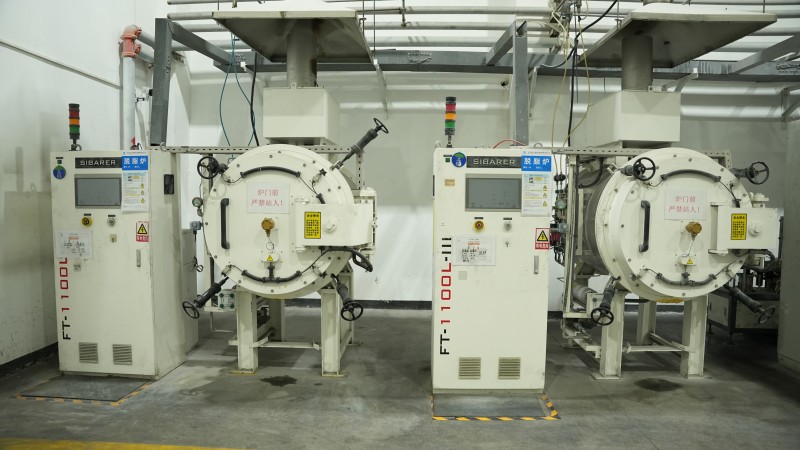

焼結作業場

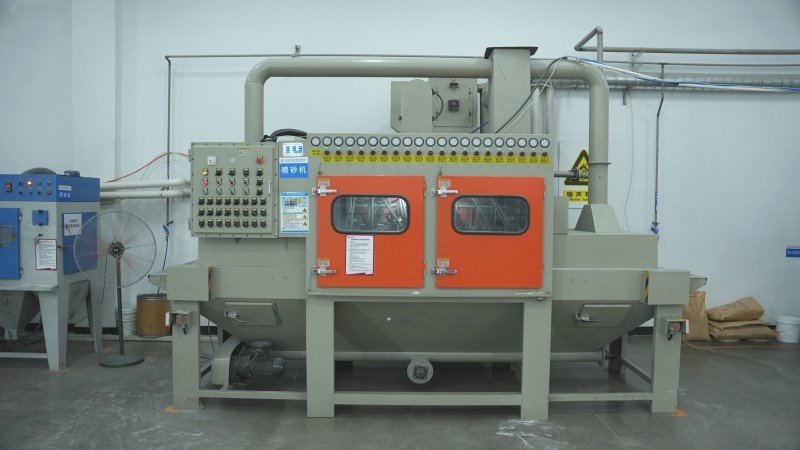

サンドブラスト作業場

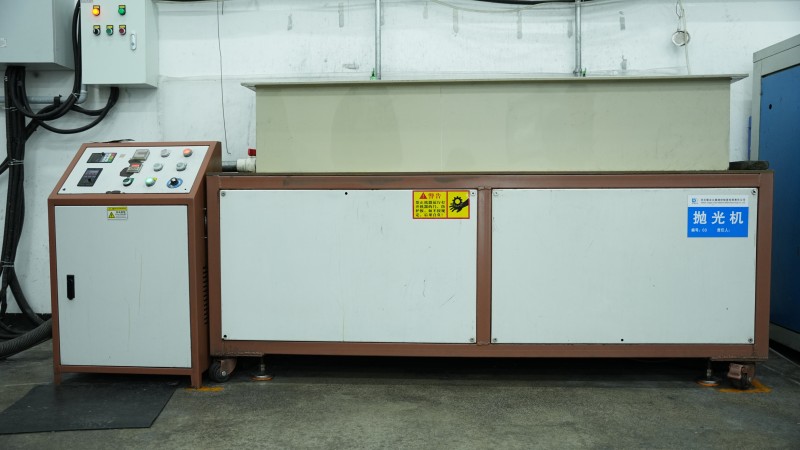

研磨工房

プロセスフロー:

バッチング

→

内部ミキシング

→

射出成形

→

デバインディング

→

焼結

→

成形

→

検査

→

資格

→

パッケージング

→

倉庫管理

→

品質検査機器:

電子顕微鏡/EM-30AX、直接読み取り分光器/サーモフィッシャー8860、レーザー粒子サイズ分析器/BT-9300ST、ホール効果流量計、エルテックONH-P、タップ密度テスター/BT-1000、塩水噴霧チャンバーYWX-150、リーブ硬度試験器

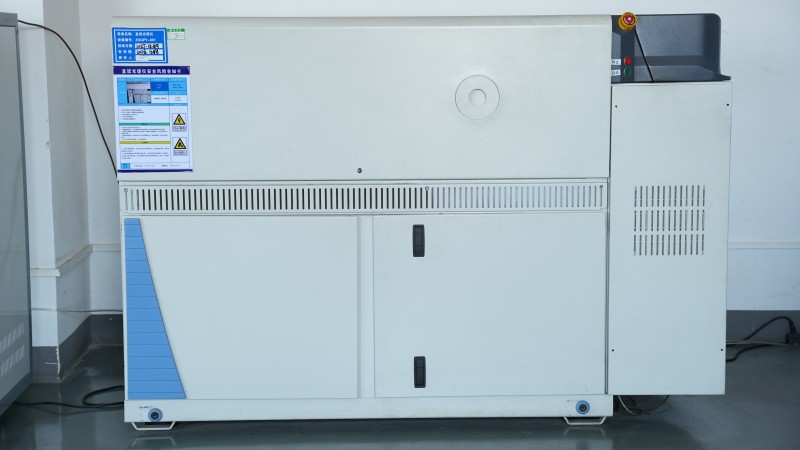

直接読み取り分光計

サーモフィッシャー8860

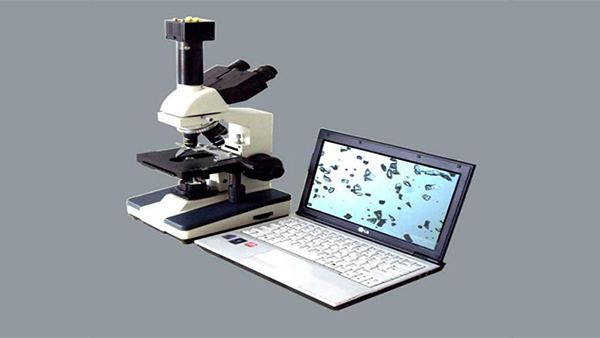

電子顕微鏡/

EM-30AX

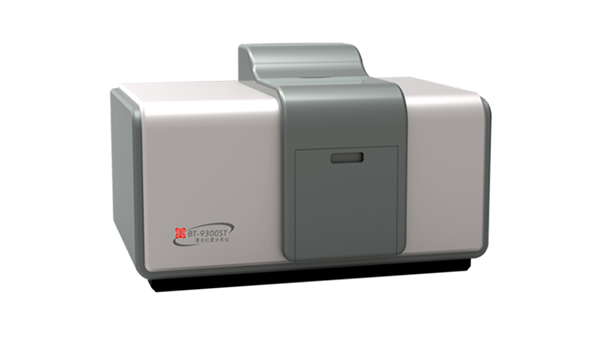

レーザー粒子サイズ分析装置/

BT-9300ST

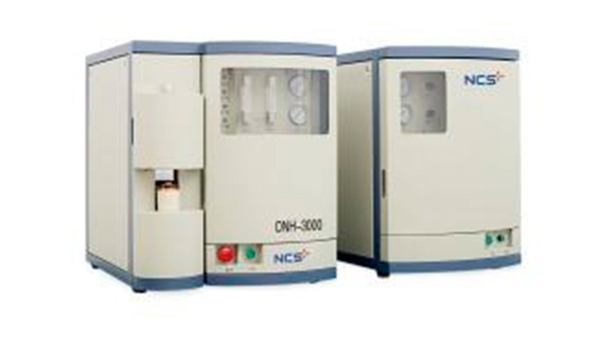

エルターONH-P

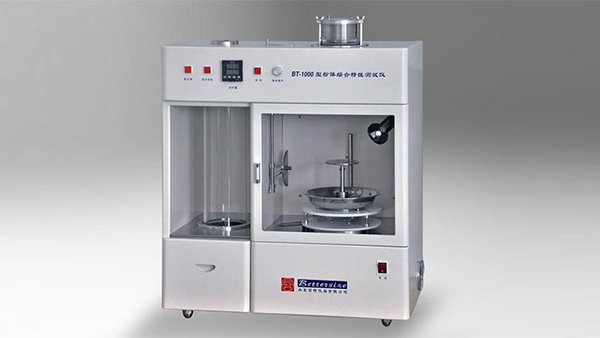

タップ密度計/BT-1000

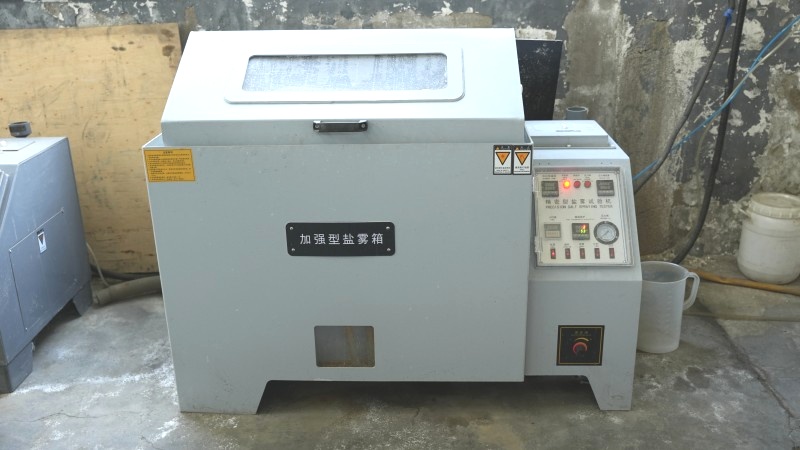

塩水噴霧チャンバー

YWX-150

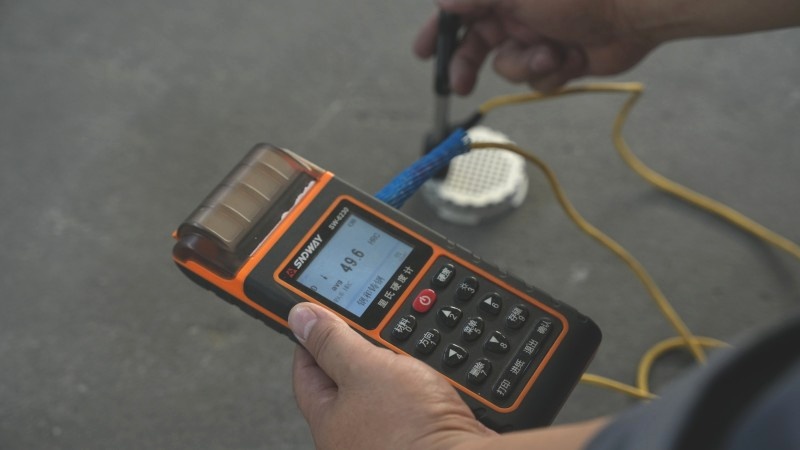

リーブ硬度試験器

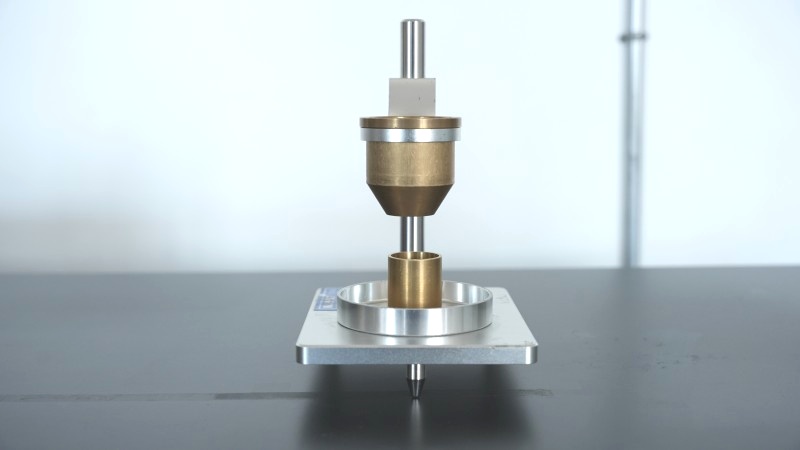

ホール流量計

MIM製品の範囲

1. ハードウェア構造部品

フック、ブラケット、取り付けベース、取り付けプレート

トランスミッションギア、ギアセット、プラネタリーギア、ダブルギア

ロングラック、ショートラック、精密ラックアセンブリ

ブッシング、ブッシング、ロックシリンダー、ファスナー、不規則な形状の構造部品

2. 3C 電子部品

携帯電話のSIMカードトレイ、カードスリーブ、カードスロットアセンブリ

遮蔽部品、導電性スプリング、コネクター、センサー構造部品

中間フレーム部品、小さな構造部品、液体充填キャップ、シール

3. 時計と時計の構成要素

時計ケース、時計フレーム、時計のバックル、時計の冠、時計のケースの裏

時計の内部精密構造部品および装飾部品

4. 日用品/手工具

爪切りのボディ、爪切りアクセサリー

斜めペンチ、ニードルノーズプライヤー、ハサミ構造部品

シザーブッシング、ハンドルアクセサリー、美容ツールの構造部品

5. 医療・産業コンポーネント

手術器具の部品、低侵襲器具の構造部品

小型モジュールギア、ミニチュアシャフト、ポンプボディ/バルブアセンブリ

詳細な機能

1. 成形プロセス

金属射出成形(MIM)は、金属粉末と結合剤を混合して原料を形成し、その後射出成形、触媒による脱結合、真空焼結を経て、高密度で高精度かつ複雑な形状の金属構造部品を得ます。特に小部品、大量生産、非常に複雑かつ一貫性の高い製品に適しています。

2. 利用可能な教材

ステンレススチールシリーズ	304L、316L、17-4PH、440C、G19 高強度鋼
鉄ニッケル軟磁性合金	FeNi8、FeNi30、FeNi50
銅合金	純銅、Cu20、Cu40
チタン合金	TC4(Ti-6Al-4V)
コバルト・クロム合金	F75
純粋なニッケルおよび特殊合金	Ni200(N6/N02200)

3. 粉末と飼料の主要指標

粒子サイズ分布	D10=2-6μm、D50=8-12μm、D90=18-25μm。
タップ密度	4.5〜5.0 g/cm³
焼結収縮	15%-18%
焼結密度	96%–98.5%

後処理および品質検査

1. 後処理機能

真空焼結、水素焼結、アルゴン焼結

CNCファイン仕上げ、内部穴研削、タッピング

研磨、サンドブラスト、パッシベーション

17-4PHのエイジハードニング(H900)

2. 品質および試験能力

全工程品質検査:IQC(入品品質管理)/IPQC(プロセス中品質管理)/FQC(最終品質管理)

寸法検査:座標測定機、2.5Dプロジェクター、高さ計

性能試験:密度、硬度、引張強度、塩水噴霧試験

組成分析:分光計、炭素・硫黄分析装置、酸素・窒素・水素分析装置

顕微鏡的分析:SEM(走査型電子顕微鏡)、レーザー粒子サイズ解析器

包装、保管、輸送

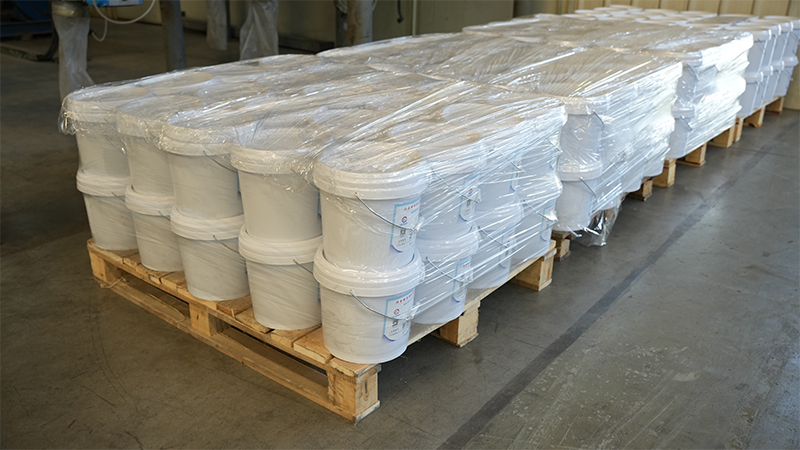

1. 包装要件

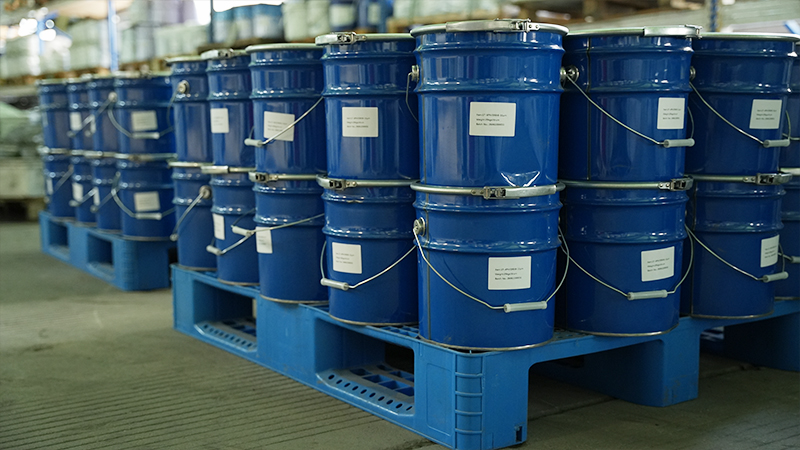

25kgのプラスチックドラム+二層内袋、袋口はしっかり密封されています

ドラムボディは清潔で、ほこりがなく、変形もありません

重量誤差:±0.02kg/ドラム

2. 保管条件

屋内換気・乾燥保管

気温:-10°C~49°C、湿度≤60%

1年以内の使用が推奨されています。開館直後に再封印

3. 輸送方法: 主に道路輸送で、顧客のニーズに応じてカスタマイズされた交通ソリューションを提供することが可能です。

他に質問があればこちらからご連絡ください

材料選定から製造まで、お客様のプロジェクトを総合的にサポートします。
