製品仕様
化学成分(wt%)
|
C |
Cr |
シ |
鉄 |
O（原料粉末） |
O (不動態化後) |
|
＜0.02 |
5.0-6.0 |
5.0-6.0 |
バル。 |
＜0.2 |
0.3～0.5 |
物理的特性
|
メッシュ |
D50(μm) |
D90(μm) |
見掛け密度 (g/cm3) |
タップ密度 (g/cm3) |
|
500① |
9-12 |
24-25 |
2.2-2.6 |
3.8-4.2 |
|
500② |
9-12 |
24-25 |
2.5～3.0 |
3.8-4.3 |
|
325 |
12-16 |
33-35 |
2.5～2.9 |
3.9-4.2 |
|
325-G |
16-20 |
43-44 |
2.6-3.1 |
4.0-4.3 |
|
150 |
60-70 |
120-130 |
3.0～3.5 |
3.8-4.2 |
500①：水噴霧 | 500②：水・ガス混合噴霧
磁気特性
|
メッシュ |
コンパクト密度 (g/cm3) |
Qファクター |
Ls (μH) |
飽和 |
透過性 |
|
500① |
5.7 |
30 |
3.6-3.8 |
≤0.074 |
35-37 |
|
500② |
5.7 |
29 |
3.5-3.7 |
≤0.070 |
34-36 |
|
325 |
5.7 |
31 |
3.7-4.0 |
≤0.085 |
36-39 |
|
325-G |
5.8 |
30 |
3.9-4.2 |
≤0.12 |
38-40 |
|
150 |
5.9 |
29 |
4.0-4.4 |
≤0.15 |
— |
試験条件：磁心粉末重量1.000g、結合剤含有量3%、外径=10.73mm、内径=6mm、高さ=3～3.1mm、N=21ターン
代表的な用途
モールドインダクタ
金属磁性圧粉磁心
電気ドライブと電子制御
電力変換器磁心

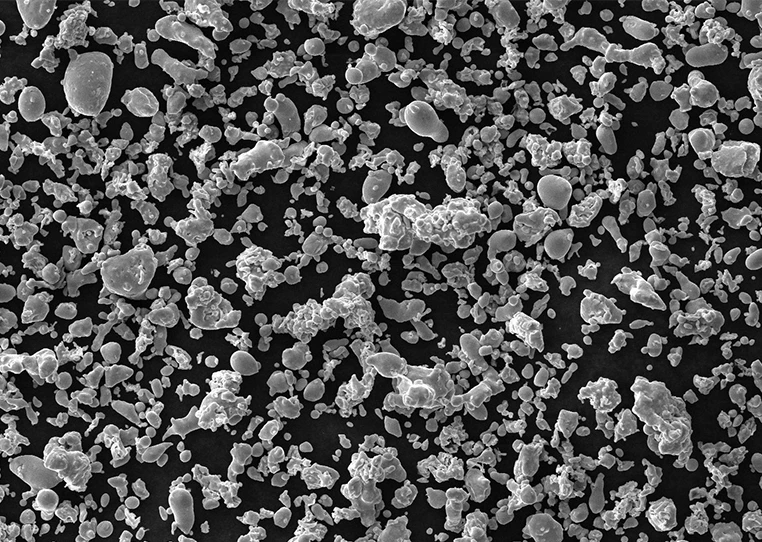

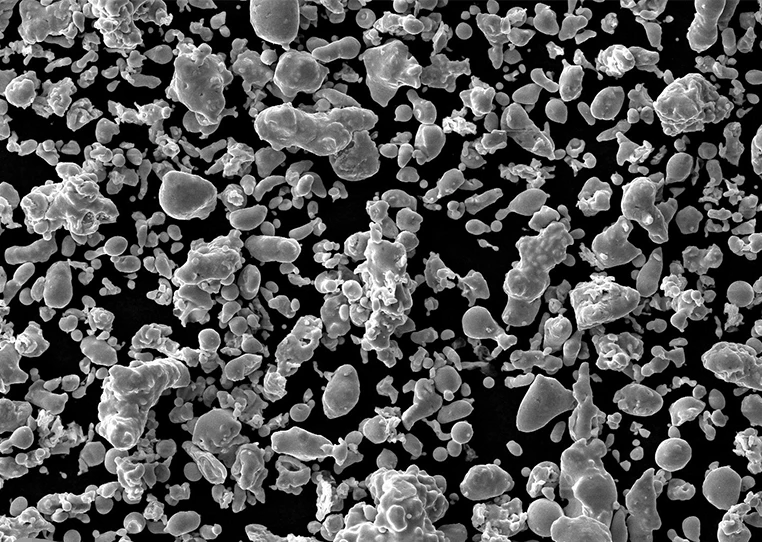

製品写真
