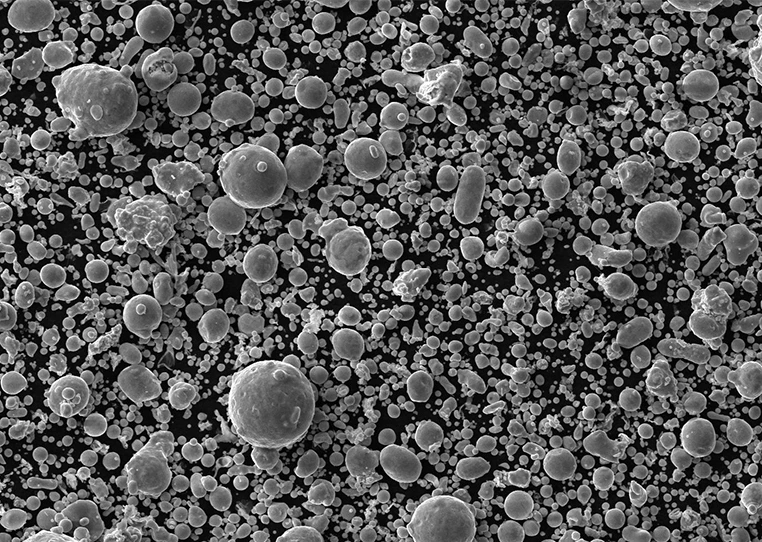

MIM-17-4PH

C

銅

ニ

Cr

シ

ん

注意

鉄

≤0.07

3.0～5.0

3.0～5.0

15.0～17.5

≤1.0

≤1.0

0.15～0.45

バル。

アイテム

価値

価値

タップ密度

≥4.6 g/cm3

≥4.6 g/cm3

D10

2～3μm

2.0～3.5

D50

8～10μm

9-11

D90

20～24μm

25-29

パラメータ

ユニット

典型的な

範囲

方法

MFR

g/10分

1700

1500-2400

ISO1133（190℃、21.6kg）

緑の密度

g/cm3

5.25

5.2～5.35

ISO 3369

焼結密度

g/cm3

7.7

7.6～7.75

ISO 3369

ツーリングファクター

—

1.165

1.163～1.168

ツールサイズ/パーツサイズ

財産

焼結のまま

H1000

密度 (g/cm3)

≥7.60

≥7.60

引張強さ(MPa)

≥960

1200

降伏強さ(MPa)

≥730

1000

伸長

5%以上

5%以上

硬度（HV1）

≥280

≥400

学年

密度 (g/cm3)

引張強さ(MPa)

降伏強さ(MPa)

伸長

硬度（HV）

304L

≥7.80

≥500

≥180

≧50%

130-180

304 硬化

≥7.80

≥550

≥180

≥35%

180-200

316L

≥7.85

≥500

≥180

≧50%

120-180

17-4PH

≥7.60

≥960

≥730

5%以上

≥280

420W

≥7.60

≥550

≥225

≥10%

290-350

420W-16

≥7.50

≥900

≥600

≧3%

450-490

440℃

≥7.60

≥730

≥250

8%以上

500-700

4J29

>8.0

≥450

≥300

≥25%

250-320

LD-G19

≥7.8

900-1000

650-750

10～13%

260-330

F75

≧8.0

≥655

≥450

≥30%

≥250

学年

熱処理条件

引張強さ(MPa)

降伏強さ(MPa)

伸長

硬度

17-4PH

H1000

1200

1000

≥4.5%

≧400HV

420W

QT

≥750

≥550

≧3%

≥42 HRC

420W-16

QT

≥1100

≧800

≧4%

≥48 HRC

440℃

QT

≥1000

≥960

≧3%

500-600HV

LD-G19

1070℃+545℃

≧2000

≥1900

5%以上

≧50HRC

F75

QT

≥1000

≥560

—

≧350HV

要件

推奨グレード

最大の延性と高い研磨性

304L / 316L

塩化物耐食性

316L

耐食性+高強度

17-4PH(H900)

高硬度+耐摩耗性

440℃

高強度、高硬度＋靭性

420W+Nb

耐食性 + コスト効率の高い高硬度

304 硬化

電子機器の気密封止

4J29

究極の強さ

LD-G19

究極の耐食性 + 医療用途

F75
